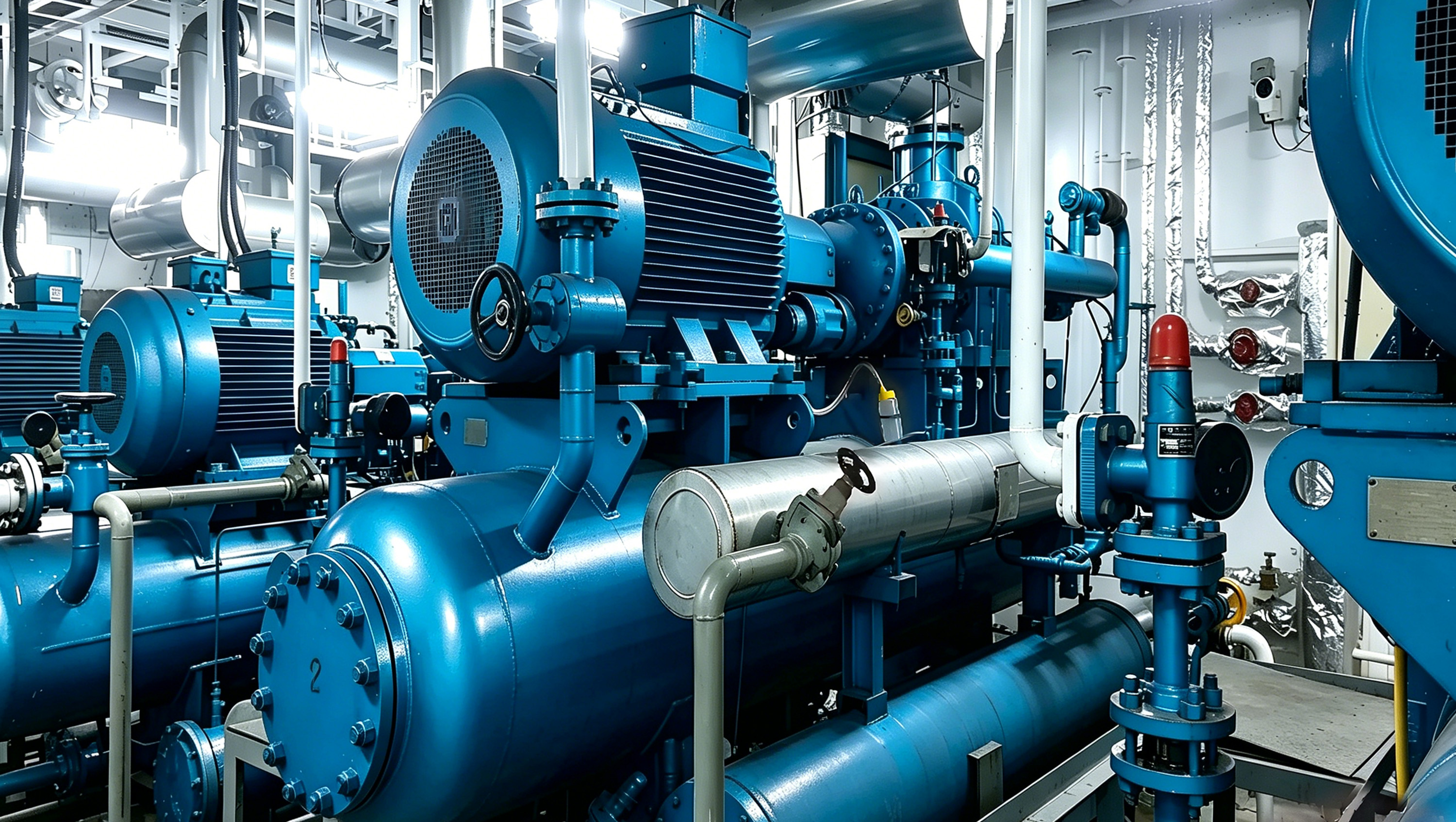

船用制冷机组

中臣碧阳以多年深厚的深海制冷技术基础，倾力打造 MSC-XX-FN-M 系列船用制冷机组。作为行业领先船舶制冷系统供应商，我们高度集成化设计，在高端船用制冷市场占据领军地位。

机组针对高盐腐蚀、剧烈摇摆等极端海况进行结构优化，占地面积小、安装快。系统采用环保氨制冷剂，支持多工况全自动高效运行。

已广泛应用于国内外大型拖网加工船与围网船，可灵活配置速冻搁架、冷海水-低温盐水换热器撬块、冷风机等末端设备，体现出卓越的系统集成与深海作业技术背景。

+

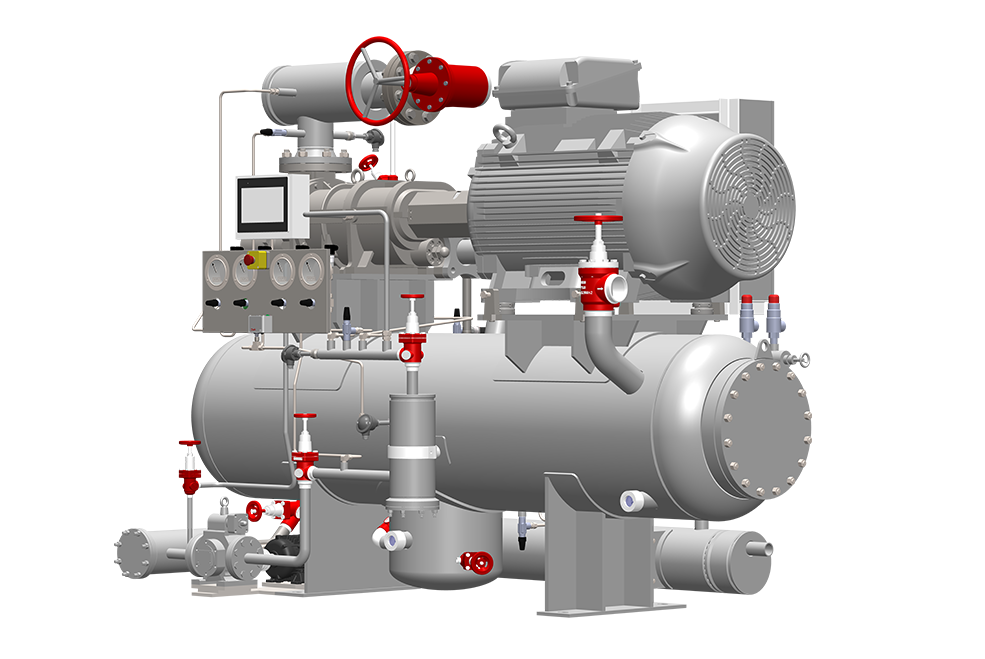

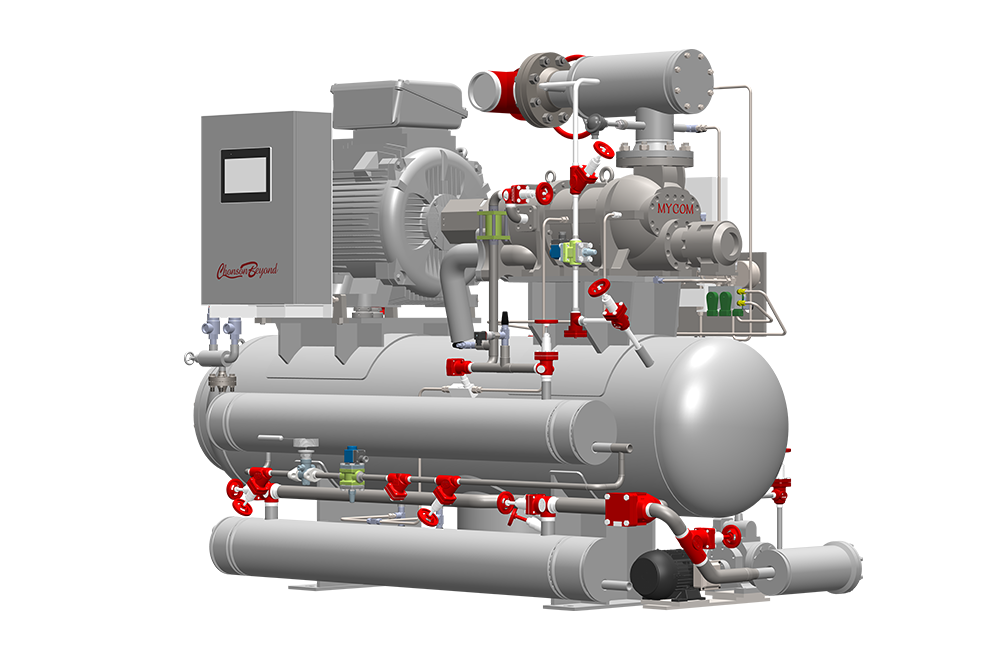

变频电机
+

控制柜
+

油泵
+

油冷却器
+

经济器
+

卧式三级油分离器
+

单极开启式螺杆压缩机

产品特点

支持10-100%无级调节与可变容积比调节，配合高精度变频驱动，实现能量输出与实际负荷的精准匹配；
采用三级卧式油分离器，将排气含油率严控在小于6PPM。从源头上杜绝了油污在末端换热器表面形成阻热油膜；
在油分底部设置专用油包，采用油泵强制供油并配合多点位精确供油管路，特别配置油温调节阀；
油冷却器可根据需要提供海水冷却或工质冷却两种独立设计方案；
满足船用规范要求。

产品优点

多工况全能适应：全方位匹配从近海捕捞到远洋加工的多元化渔获预冷、速冻、冷藏等工艺需求；
绿色环保：采用R717天然环保冷媒，符合环保低碳需求；
回油运行可靠：多级分油技术以及船用回油结构及系统设计，回油可靠，系统长久耐用；
极简操作与运维：自动化控制系统，最大程度降低对高水平船员的经验依赖，降低人工运维成本；
超强稳固性：整机结构坚固，赋予整机在强震动、高盐雾等环境下绝对机械可靠性。

产品型号

MSC-16L-FN-M

MSC-20M-FN-M

MSC-20L-FN-M

电源 V/Phase/Hz	400V / 3Ph / 50Hz
制冷量（ET-6/ CT 32℃）kW	519
制冷量（ET -25/ CT 32℃）kW	230
制冷量（ET-42/ CT 32℃）kW	103
制冷剂	R717

电机功率 kW	160
油泵功率 kW	0.85 kW
外形尺寸 (L×W×H) mm	2695 x 1200 x 2000
重量 (Approx.) kg	2200 kg

电源 V/Phase/Hz	400V / 3Ph / 50Hz
制冷量（ET-6/ CT 32℃）kW	865
制冷量（ET -25/ CT 32℃）kW	384
制冷量（ET-42/ CT 32℃）kW	174
制冷剂	R717

电机功率 kW	200
油泵功率 kW	1.8 kW
外形尺寸 (L×W×H) mm	2850 x 1500 x 2100
重量 (Approx.) kg	2850 kg

电源 V/Phase/Hz	400V / 3Ph / 50Hz
制冷量（ET-6/ CT 32℃）kW	1044
制冷量（ET -25/ CT 32℃）kW	463
制冷量（ET-42/ CT 32℃）kW	205
制冷剂	R717
