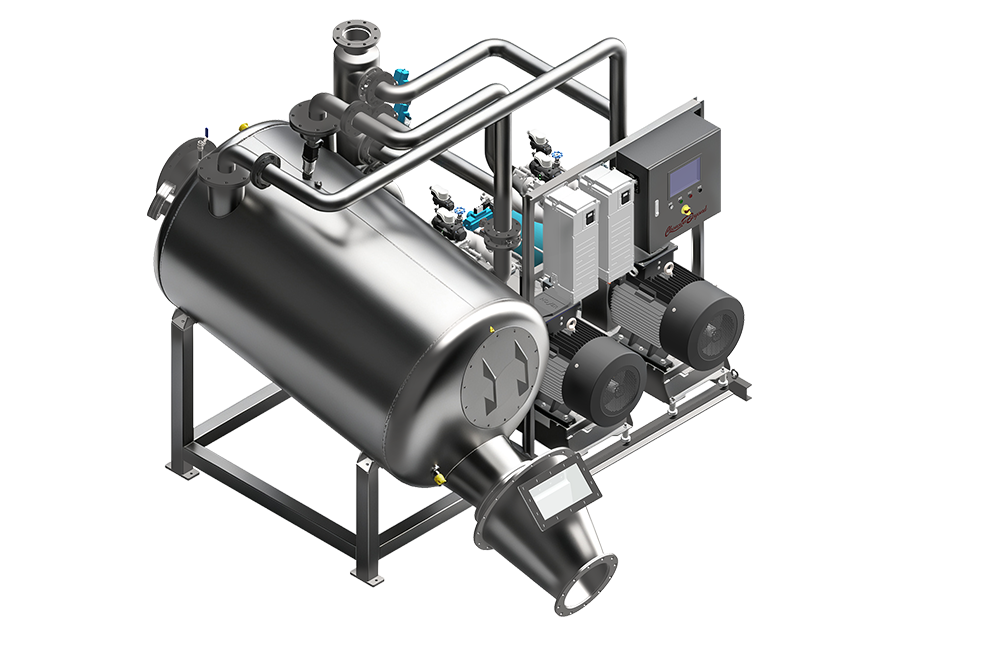

泵吸产品 BAPV-D 系列

中臣碧鱼加工真空泵吸系统，专为加工前端鱼体输送，实现将鱼从捕捞船提取输送到加工厂，或者加工厂缓存槽提取到加工线，整个过程的高效输送采用“真空负压吸鱼、正压气推输送”的工作原理，鱼体不接触机械运动部件，罐体和系统的设计适配各类捕捞鱼类的高效输送，有效减少输送过程中的鱼体破损，提高产品良率。

系统通过不同的容量组合与灵活的模块化设备布置，可完美贴合各类捕捞船、拖网加工船、以及以捕捞鱼类为原料的陆地加工厂等多元化场景。该系列产品是捕捞及捕捞加工过程高效，迈向自动化、无损化输送的理想选择。

+

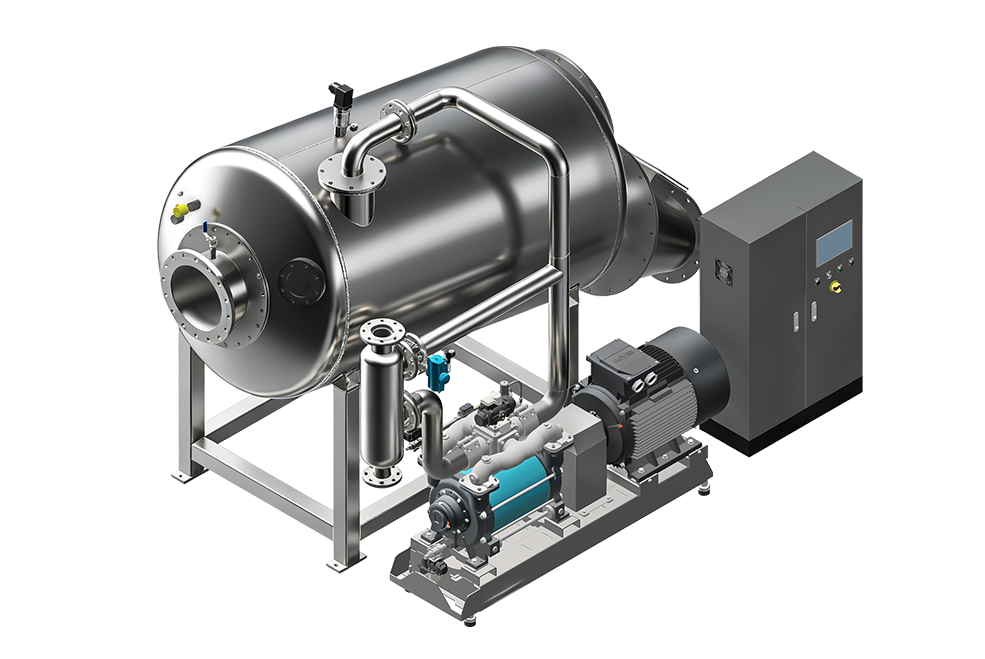

控制柜
+

排出口阀包
+

吸入口（接吸鱼管道）
+

空气水分离器
+

水环压缩机
+

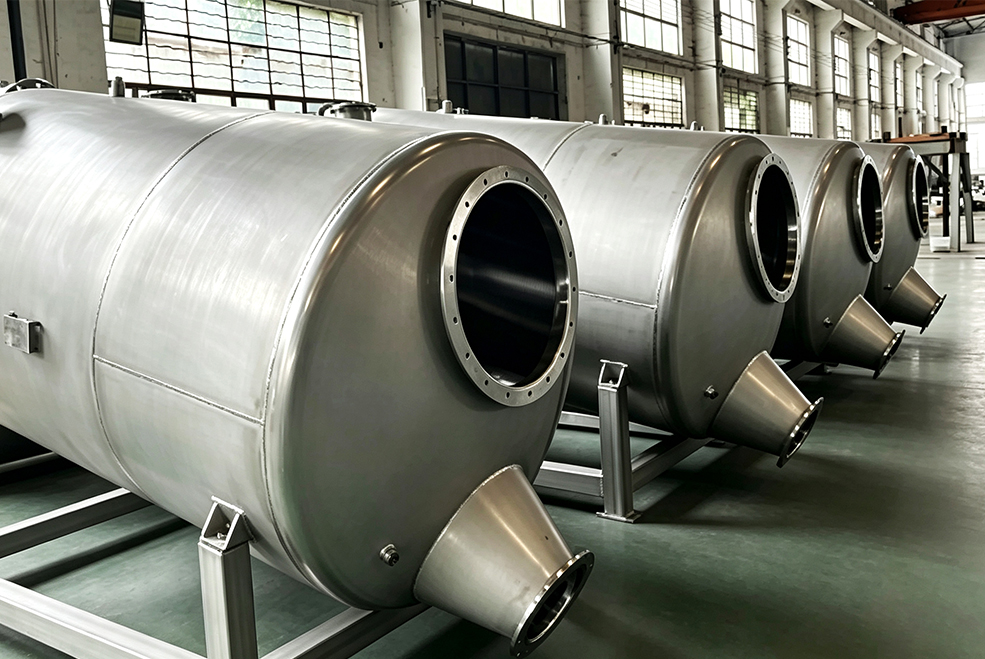

真空罐（不锈钢316L）

产品特点

适配各类捕捞鱼类输送设计，罐体及流道圆滑顺畅，减少输送过程中的鱼体损伤及破损；
设备罐体采用不锈钢 316L 材质，专为严苛的海水环境打造；
采用进口品牌水环压缩机，提供稳定运行的有力保障；
具备超强输送性能及运行范围，最大吸程高度可达 8 米，最大排程高度可达 15 米；
配置高效气水分离，确保系统排气水气有效分离；
系统配置变频器，可根据实际的加工产量或输送场景需求，灵活调节输送流量；
系统采用全自动控制，不仅支持便捷的本地面板操作，更可无缝对接远程控制系统。

产品优点

专为各类捕捞鱼体设计，系统无任何机械运动部件，大幅降低鱼体损伤，保持鱼体完好；
可实现大流量输送，输送效率极高，解决生产瓶颈，提升加工线生产效率；
支持长距离输送，适配复杂输送线路，可完美贴合各类加工场景；
极大地替代了传统高强度的人工作业方式，省去繁琐的人工捞网与搬运，大幅削减人力成本；
运行操作极其简单，普通工人即可轻松操控；
整体机械结构精简，易损件极少，设备可靠性高、使用寿命长。

产品型号

BAPV-300S55S-D

BAPV-300S45D-D

BAPV-450S55D-D

电源 V/Phase/Hz	400V / 3Ph/50Hz
Liquid Ring Compressor	OMS1000
额定功率 kW x Qty	55 x 1
真空罐	BATV-300-D
容积x数量 m³ x Qty	3.0 x 1
进出口尺寸 mm(inch)	325mm (12”)
性能参数

最大吸程高度 m	8
最大排程高度 m	15
8m吸程&15米排程 m³/h	56
6m吸程&10m排程 m³/h	120
参考鱼大小 kg	Up to 8
出口阀包型号	BAOV-300S-D
入口尺寸 mm(inch)	325mm(12”)
出口尺寸 mm(inch)	325mm(12”)

电源 V/Phase/Hz	400V / 3Ph/50Hz
Liquid Ring Compressor	OMS700
额定功率 kW x Qty	45 x 2
真空罐	BATV-300-D
容积x数量 m³ x Qty	3.0 x 1
进出口尺寸 mm(inch)	325mm (12”)
性能参数

最大吸程高度 m	8
最大排程高度 m	15
8m吸程&15米排程 m³/h	90
6m吸程&10m排程 m³/h	150
参考鱼大小 kg	Up to 8
出口阀包型号	BAOV-300S-D
入口尺寸 mm(inch)	325mm(12”)
出口尺寸 mm(inch)	325mm(12”)

电源 V/Phase/Hz	400V / 3Ph/50Hz
Liquid Ring Compressor	OMS1000
额定功率 kW x Qty	55 x 2
真空罐	BATV-450-D
容积x数量 m³ x Qty	4.5 x 1
进出口尺寸 mm(inch)	375mm (14”)
性能参数

最大吸程高度 m	8
最大排程高度 m	15
8m吸程&15米排程 m³/h	112
6m吸程&10m排程 m³/h	240
参考鱼大小 kg	Up to 12
出口阀包型号	BAOV-350S-D
入口尺寸 mm(inch)	375mm(14”)
出口尺寸 mm(inch)	375mm(14”)
